[Paper Replika] MQ-9 Reaper 2500mm RC Plane

2026-8-31发布

05111

[Paper Replika] MQ-9 Reaper 2500mm RC Plane

纸模名称美国MQ-9死神无人侦察机

设计厂家Paper Replika

模型比例无明确比例

图纸幅面A4,A3,A0

图纸张数52

文件大小2.4MB

此内容为付费资源，请付费后查看

60积分

规格参数	电子设备	材料清单	工具
翼展：2500mm / 98.4 in 飞行重量：1800g / 63.5 oz 翼载荷：33.7 g/dm² – 11 oz/sq.ft 立方翼载荷：4.6 翼面积：53.46 dm² / 829 sq.in 重心：从前缘（翼根弦线）向后 8cm / 3.14 in	电机：DXW 3536 1200kV 电调 50A 电池：锂聚合物 3S 2200mAh 舵机：3个 9g 微型舵机 1个标准舵机泡沫轮：50mm、60mm	5mm + 3mm 泡沫板 / Depron / 聚泡沫板 3mm + 9mm 层板 0.1mm 云母塑料片热熔胶、UHU 胶、速干胶（CA）覆膜	热熔胶枪热风枪蒙皮熨斗

MQ-9“死神”无人机

无人作战飞机

研制单位通用原子航空系统公司	首飞 2001年2月2日
服役 2007年	主要用户美国空军、英国皇家空军、意大利空军等
产量超过300架（截至2023年）

简介Introduction

MQ-9“死神”是由美国通用原子航空系统公司研制的一款中高空长航时无人作战飞机，是MQ-1“捕食者”的放大改进型。该机最初以“捕食者B”为名开发，后由美国空军赋予MQ-9“死神”编号，主要用于执行情报、监视、侦察和精确打击任务。

MQ-9采用平直翼和V型尾翼布局，机长11米，翼展20米，最大起飞重量约4760千克，有效载荷达1700千克。该机由一台霍尼韦尔TPE331-10涡桨发动机驱动，最大飞行速度约480千米/小时，实用升限15000米，续航时间可达27小时。

MQ-9可挂载“地狱火”导弹、GBU-12“宝石路”激光制导炸弹和GBU-38联合直接攻击弹药，机头下方装有MTS-B光电/红外转塔，具备全天候侦察和打击能力。该机自2007年服役以来，已在美国空军、海军陆战队及多个盟国空军中广泛使用。

技术规格Specifications

基本参数
机长 11.0米	翼展 20.0米
机高 3.8米	空重 2223千克
最大起飞重量 4760千克	有效载荷 1700千克
动力装置 1台霍尼韦尔TPE331-10涡桨发动机，功率900马力

飞行性能
最大速度约480千米/小时	巡航速度约313千米/小时
实用升限 15000米	续航时间约27小时
作战半径约1850千米

武器与设备
机炮无	挂载点 6个翼下挂架
典型武器 AGM-114地狱火导弹、GBU-12激光制导炸弹、GBU-38联合直接攻击弹药	传感器 AN/AAS-52多光谱瞄准系统（MTS-B）

研发历程Development History

●2001年原型机首飞，当时称为“捕食者B”

●2005年美国空军正式授予MQ-9“死神”编号

●2007年 MQ-9在美国空军开始服役

●2011年美国空军部署MQ-9至阿富汗执行作战任务

●2015年英国皇家空军开始接收MQ-9A

●2020年美国空军宣布计划采购更多MQ-9并升级其能力

设计特点Design Features

●中高空长航时：MQ-9采用大展弦比平直翼和涡桨发动机，使其能在15000米高空持续飞行超过24小时，适合长时间监视任务。

●模块化载荷：机头下方安装MTS-B光电/红外转塔，可执行昼夜侦察；翼下挂架可灵活配置武器和副油箱，适应多种任务需求。

●卫星通信控制：通过Ku波段卫星数据链实现超视距控制，地面站可远程操控飞机和武器发射。

服役情况Service / Market

●美国空军：MQ-9于2007年服役，已广泛用于阿富汗、伊拉克、叙利亚等地区的反恐和侦察任务，是美国空军主力无人作战平台。

●盟国用户：英国、意大利、法国、西班牙、荷兰、澳大利亚等国家已采购MQ-9，用于情报监视和精确打击。

●持续升级：美国空军计划将MQ-9机队升级至MQ-9A Block 5标准，并开发MQ-9B“天空卫士”等衍生型号，以增强海上巡逻和远程打击能力。

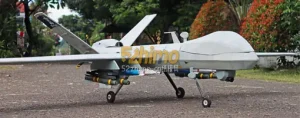

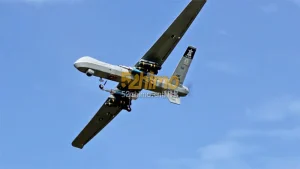

[Paper Replika] MQ-9 Reaper 2500mm RC Plane 美国MQ-9死神无人侦察机RC模型
