[Paper Replika] B-2 Spirit Bomber RC Plane

2026-8-30发布

08910

[Paper Replika] B-2 Spirit Bomber RC Plane

纸模名称美国B-2隐形战略轰炸机

设计厂家Paper Replika

模型比例无明确比例

图纸幅面A3,A0

图纸张数8

文件大小2.2MB

此内容为付费资源，请付费后查看

60积分

规格参数	电子设备	材料清单	工具
翼展：2560mm / 100.7 in	【Pusher方案】2× DXW 3536 1200kV 无刷电机	5mm 泡沫板 / Depron / 聚泡沫板	热熔胶枪
飞行重量：3000g / 105.8 oz	2× 50A 电调	2mm 层板	热风枪
翼载荷：26.2 g/dm² – 8.6 oz/sq.ft	2× 锂聚合物 4S 2200mAh 电池	热熔胶、UHU 胶、速干胶（CA）	蒙皮熨斗
立方翼载荷：2.4	舵机：7× 9g 微型舵机	覆膜
翼面积：114.36 dm² / 1773 sq.in	泡沫轮：50mm + 2× 60mm
重心：从后方中心点向前 58cm / 22.8 in	【EDF方案】2× 70mm 12叶涵道
	2× 80A 电调
	2× 6S 锂聚合物电池

B-2“幽灵”隐形战略轰炸机

隐形战略轰炸机

国家美国	制造商诺斯罗普·格鲁曼公司（Northrop Grumman）
首飞 1989年7月17日	服役 1997年4月
生产数量 21架（含1架原型机）	现状在役

简介Introduction

B-2“幽灵”隐形战略轰炸机是由美国诺斯罗普·格鲁曼公司研制、目前世界上唯一服役的隐形战略轰炸机。它采用独特的飞翼布局，无尾翼、无垂直尾翼，机体表面由特殊雷达吸波材料覆盖，能够有效降低雷达反射截面，使其能够穿透严密的防空网络，执行远程战略打击任务。

B-2于1989年首飞，1997年正式服役，原计划采购132架，但因冷战结束和成本高昂，最终仅生产21架。每架B-2造价高达约24亿美元（按1990年代币值），是历史上最昂贵的军用飞机之一。其设计初衷是在核战争环境下深入敌方腹地，投掷核武器或常规精确制导武器。

B-2的服役使美国空军拥有了全球到达、全球摧毁的隐形打击能力。它曾参与科索沃战争、伊拉克战争、阿富汗战争等多次军事行动，并在近年美军全球打击演习中持续扮演核心角色。尽管服役已超过二十年，B-2仍是美国战略轰炸机“三驾马车”中最具威慑力的一环。

技术规格Specifications

基本参数
机长 21.0米	翼展 52.4米
机高 5.18米	机翼面积约478平方米
空重约71,700千克	最大起飞重量约170,600千克
载弹量约23,000千克（内部弹舱）

飞行性能
最大速度约0.95马赫（高亚音速）	巡航速度约0.85马赫
实用升限约15,000米	航程约11,000千米（不空中加油）
作战半径约5,300千米	发动机 4台通用电气F118-GE-100涡扇发动机

武器与航电
固定武器无航炮	挂载点 2个内部弹舱，可旋转挂架
典型武器 B61核炸弹、B83核炸弹、GBU-31 JDAM、GBU-38 JDAM、AGM-154 JSOW等	雷达 AN/APQ-181低可截获性雷达
导航系统 GPS辅助惯性导航系统

研发历程Development History

●1981年美国空军启动先进技术轰炸机（ATB）项目，诺斯罗普方案中标。

●1989年7月17日 B-2原型机在加州帕姆代尔首次试飞。

●1993年12月首架生产型B-2交付美国空军。

●1997年4月 B-2正式在惠特曼空军基地第509轰炸机联队服役。

●1999年 B-2首次投入实战，参与科索沃战争。

●2003年在伊拉克战争中执行远程打击任务。

●2011年参与利比亚军事行动。

●2022年 B-2完成重大升级，换装新式雷达和通信系统。

设计特点Design Features

●飞翼布局：B-2采用无尾飞翼设计，机身与机翼融为一体，没有垂直尾翼，大幅减少雷达反射面，同时提高升阻比和燃油效率。

●隐形涂层：机体表面覆盖特殊雷达吸波材料，并采用锯齿状边缘设计，使雷达波散射而非反射，实现极低可探测性。

●内部弹舱：所有武器均挂载于机身内部弹舱，避免外挂物破坏隐形外形，同时降低飞行阻力。

●四余度电传飞控：由于飞翼布局天然不稳定，B-2依赖先进的电传飞行控制系统维持稳定飞行，飞行员通过侧杆操控。

●低可截获性航电：装备AN/APQ-181雷达，采用低截获概率技术，可在保持隐形的条件下进行地形跟踪和目标搜索。

服役情况Service / Market

●部署基地：B-2全部部署于密苏里州惠特曼空军基地，隶属第509轰炸机联队，可全球部署。

●实战记录：1999年科索沃战争中首次实战，投掷JDAM精确制导炸弹；此后参与伊拉克、阿富汗、利比亚等军事行动。

●维护与升级：B-2机队持续进行现代化升级，包括更换新型雷达、数据链和通信系统，计划服役至2032年后。

●成本与数量：因单价极高，仅生产21架，其中一架于2008年坠毁，现役20架。

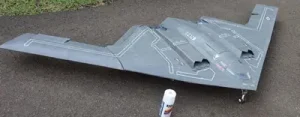

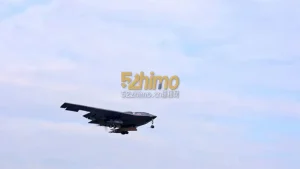

[Paper Replika] B-2 Spirit Bomber RC Plane 美国B-2隐形战略轰炸机RC模型
