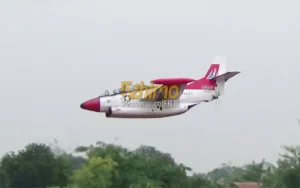

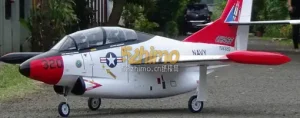

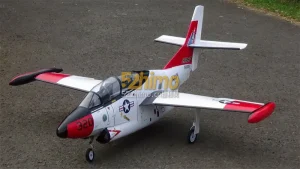

[Paper Replika] T-2 Buckeye RC Plane

2026-9-1发布

0576

[Paper Replika] T-2 Buckeye RC Plane

纸模名称美国T-2七叶树教练机

设计厂家Paper Replika

模型比例无明确比例

图纸幅面A4,A0

图纸张数56

文件大小1.9MB

此内容为付费资源，请付费后查看

60积分

规格参数	电子设备	材料清单
翼展：1300 mm	NTM 28-30 1000kV 370W 无刷电机	3mm Depron / 聚泡沫板
飞行重量：1400g / 49.4 oz	螺旋桨：8×6×4（四叶）	5mm Depron / 聚泡沫板
翼载荷：42.4 g/dm² – 13.9 oz/sq.ft	电调 50A	7mm + 3mm 层板
立方翼载荷：7.4	电池：锂聚合物 4S 2200mAh	热熔胶、速干胶（CA）、白乳胶（PVA）、环氧树脂胶
翼面积：33 dm² / 512 sq.in	舵机：4个塑料齿 9g + 3个金属齿 9g	3mm 自行车辐条钢丝
重心：从前缘向后 7.5cm（见机翼图纸）	收放起落架：机械式 / 无刷式	1.5mm 钢丝
		白色打包胶带 / 蜡纸
		筷子、牙签
		10mm 黑色 EVA 泡沫
		0.3mm 云母塑料片
		塑料托盘

T-2七叶树教练机

喷气式教练机

国家美国	制造商北美航空公司（North American Aviation）
首飞 1958年1月31日（T2J-1原型机）	服役 1959年（美国海军）
退役 2008年（美国海军）	主要用户美国海军、美国海军陆战队、希腊空军、委内瑞拉空军
生产数量 529架

简介Introduction

T-2七叶树（Buckeye）是美国北美航空公司为美国海军研制的一种双发喷气式教练机，用于取代老旧的T-2J（原T-2A）等活塞式教练机，承担中级和高级飞行训练任务。该机于1958年首飞，1959年进入美国海军服役，其名称“七叶树”源自北美公司总部所在地俄亥俄州的州树。

T-2采用并列双座布局，学员与教官并排而坐，便于教官直接观察和指导。机身为全金属半硬壳结构，采用两侧进气、后掠中单翼设计，配备两台普拉特·惠特尼J60涡喷发动机，具有较好的中低空性能和操纵特性，适合舰载起降训练。

T-2七叶树在美国海军服役近半个世纪，培养了数代舰载机飞行员，直至2008年才被T-45苍鹰教练机完全取代。此外，该机还出口至希腊和委内瑞拉等国，作为其空军的高级教练机使用。

技术规格Specifications

基本参数
乘员 2名（学员与教官并列）	机长 11.79米
翼展 11.62米	机高 4.51米
机翼面积 23.7平方米	空重 3,680千克
最大起飞重量 6,214千克

动力与性能
发动机 2台普拉特·惠特尼J60-P-6涡喷发动机，单台推力13.3千牛	最大速度 835千米/小时（高度7,620米）
巡航速度 740千米/小时	航程 1,670千米
实用升限 12,200米	爬升率 25.4米/秒

武器与挂载
挂载点 4个翼下挂架	武器载荷可挂载炸弹、火箭弹、机枪吊舱等，总重约1,360千克

研发历程Development History

●1956年美国海军发布新型喷气式教练机需求，北美公司中标。

●1958年1月31日 T2J-1原型机首飞成功。

●1959年 T2J-1开始交付美国海军，后改称T-2A。

●1962年美国三军统一飞机命名系统，T2J改称T-2。

●1968年换装更强劲发动机的T-2B投产。

●1969年 T-2C采用弹射座椅和加强结构，成为主要生产型号。

●1970年代 T-2出口希腊和委内瑞拉。

●2008年美国海军正式退役T-2，由T-45苍鹰全面取代。

设计特点Design Features

●并列双座布局：学员与教官并排乘坐，便于教官直接观察学员操作和仪表，提高训练效率，是早期喷气式教练机的常见设计。

●双发设计：采用两台J60涡喷发动机，提高了飞行安全性，即使单发失效也能保证足够的动力进行复飞或迫降。

●后掠中单翼：机翼后掠角适中，兼顾了高速性能和低速操纵性，适合舰载起降和编队训练。

●舰载适配性：加强起落架和机身结构，配备着舰钩，可在航空母舰上起降，满足美国海军舰载机飞行员训练需求。

服役历史Service / Market

●美国海军：T-2七叶树作为美国海军标准中级教练机服役近50年，承担了从初级训练到舰载起降的过渡任务，培养了大量舰载机飞行员。后期逐渐被T-45苍鹰取代，2008年全部退役。

●出口用户：希腊空军于1970年代引进T-2E（基于T-2C），用于高级飞行训练，直至2010年代仍在服役。委内瑞拉空军也装备了T-2D，用于教练和轻型攻击任务。

●训练贡献：T-2以其可靠性和良好的操纵性著称，为美国海军及盟国培养了大批喷气式飞机飞行员，是冷战时期西方重要的喷气式教练机之一。

[Paper Replika] T-2 Buckeye RC Plane 美国T-2七叶树教练机RC模型
